Решение с ТНУ

При выборе системы отопления, вентиляции и кондиционирования воздуха для здания существует четыре базовых системы, из которых можно выбирать: система Фанкойл — Чиллер, система с переменным объемом воздуха (VAV), крышная система (VRV), кольцевая система ТНУ.Сравним между собой все эти системы с точки зрения инвестиций и энергопотребления:ФАНКОЙЛ – ЧИЛЛЕР

Система фанкойл — чиллер состоят из систем обработки воздуха типа «вода-воздух», соединенных двухтрубными или четырехтрубными теплоизолированными водными контурами. Для фанкойлов требуются сложные чиллера и бойлеры для обеспечения циркуляции жидкости в определенных диапазонах температуры (т.е. холодной воды для охлаждения и горячей воды для отопления). Двухтрубная система фанкойлов имеет большой недостаток, т.к. управление системой ограничено режимом, на который настроена система (т.е. отопление или охлаждение). Возможна установка четырехтрубной системы, в которой холодная и горячая вода доступны одновременно. Начальные расходы низкие. Четырехтрубная система тоже имеет большой недостаток, при поломке чиллера выходит из строя вся система ОВК. Также требуются в два раза больше насосов, чем двухтрубные, что делает их одними из самых дорогих в эксплуатации.

СИСТЕМЫ С ПЕРЕМЕННЫМ ОБЪЕМОМ ВОЗДУХА (VAV)

Система VAV – одна из самых распространенных систем отопления, вентиляции и кондиционирования воздуха, используемых сегодня в больших коммерческих зданиях. Обычно система состоит из большой установки обработки воздуха, централизованной системы воздуховодов и относительно большого технического помещения. Кондиционированный воздух распространяется по зданию через центральную систему воздуховодов и регулируется с помощью заслонок. Начальные расходы на установку системы VAV на 70% дороже и эксплуатационные расходы значительно выше, чем на тепловые насосы, использующие тепло воды.

КРЫШНЫЕ СИСТЕМЫ (VRV)

Система, устанавливаемая на крышу, похожи на систему VAV тем, что они используют централизованную систему воздуховодов для распространения кондиционированного воздуха внутри здания. Однако вместо одной центральной установки эта система состоит из нескольких установок, которые могут использоваться для различных требований к кондиционированию. Для установки систем на крышу обычно требуется дополнительное укрепление структуры, а также краны и другое подъемное оборудование для размещения агрегатов. Управление в определенных зонах ограничено текущей настройкой системы (охлаждение или обогрев). Расходы на установку на крышу средние, однако, эксплуатационные расходы значительно выше, чем на тепловые насосы, использующие тепло воды. Кроме того, системы подвержены воздействию природных явлений и могут стать жертвами вандализма.

ТЕПЛОВЫЕ НАСОСЫ (ТНУ)

Системы тепловых насосов, использующих тепло воды, и геотермальных тепловых насосов состоят из индивидуальных систем, передающих тепло по однотрубным или двухтрубным водным контурам. Каждая установка может использоваться в режиме отопления или охлаждения круглый год, а температура в контуре будет поддерживаться с помощью сочетания бойлера/градирни или грунтового контура. В каждой зоне имеется полный контроль режима охлаждения/отопления, и каждая установка не зависит от других. Это означает, что если одна установка отключается, на систему в целом это действия не оказывает. Управление очень простое – один термостат на каждую установку. Кольцевая система ТНУ, как система отопления, вентиляции и кондиционирования воздуха, самая эффективная на рынке с точки зрения энергопотребления, позволяет снизить капитальные затраты на закупку и монтаж оборудования на 10–15%, упростить систему инженерных коммуникаций по сравнению с системой центрального кондиционирования. Создать в помещениях индивидуальный и комфортный микроклимат. Снизить суммарные эксплуатационные затраты на отопление и горячее водоснабжение на 35%.

Системы тепловых насосов с водяным контуром ClimateMaster — это последнее слово в области управления комфортом. В отличие от других систем, они могут обогревать и охлаждать отдельные помещения одновременно. В результате, люди свободны в выборе наиболее комфортного режима и могут быть уверены в аккуратном измерении потребления энергии.

Составим графики:

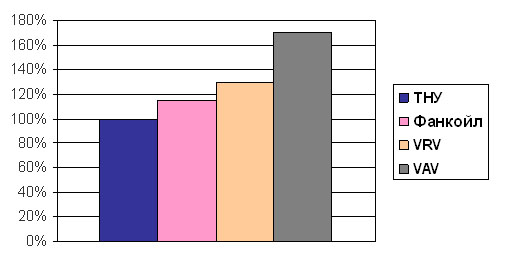

Первоначальные инвестиции:

Соотношение энергопотребления:

• — Снижение капитальных затрат
• — Уменьшение эксплуатационных затрат.
• — Сокращение сроков окупаемости проекта.
• — Уменьшение сроков монтажа
• — Снижение расходов на сервисное обслуживание
• — Увеличение полезной площади за счет сокращения технических помещений
• — Индивидуальный учет расхода энергии
• — Жизненный цикл оборудования более 20-ти лет.
• — Децентрализацию, которая обеспечивает надежность системы.
• — Экономию теплоэнергии.
• — Возможность внесения изменений в рабочую систему на любом этапе эксплуатации.
• — Доказанную энергоэффективность до 35%.
• — Комфортный микроклимат (отопление, охлаждение по заданной программе термостата)
• — Совместное использование кольцевой системы ТНУ с любым традиционными источниками тепла.
• — Снижение выбросов CO2.
• — Возможность осуществлять мониторинг и управление отдельными установками, зонами и целыми системами здания через интернет.
