Схема тепловых насосных установок (ТНУ).

Компания ClimateMaster стала первопроходцем в разработке систем тепловых насосов с водяным кольцевым контуром. Один из основателей компании разработал эту технологию тепловых насосов в начале 1960х годов. Сегодня ClimateMaster является мировым лидером по производству водяных тепловых насосов, и может предложить полный набор климатических решений для любых объектов, внедряемых как при строительстве, так и при реконструкции старых зданий. По сравнению с другими системами, система тепловых насосов в кольцевом контуре обеспечивает высокий уровень комфорта при более низких капитальных и эксплуатационных затратах. Эти системы рекуперируют то тепло, которое в случае с другими климатическими системами было бы просто выброшено. Тепловые насосы сохраняют и используют накопленное тепло там, где оно требуется.

В 1990 году компания ClimateMaster установила первую систему тепловых насосов с водяным контуром в России. Эта система в гостинице Ирис-Конгресс исправно работает до сегодняшнего дня, и доказала свое превосходство над другими многозональными системами.

Во всем мире ClimateMaster означает качество и надежность. Вы, возможно, слышали или даже посещали некоторые из объектов, где работает оборудование этой фирмы. Climatemaster обеспечивает комфорт в Rockefeller Plaza и Trump Plaza в Нью-Йорке, в гостинице Ирис-Конгресс в Москве, в торговом и офисном центре Maya в Стамбуле и в гостиницах Marriot по всему миру. Системы быстро распространяются в северной и восточной Европе, обеспечивая комфорт и энергосбережение.

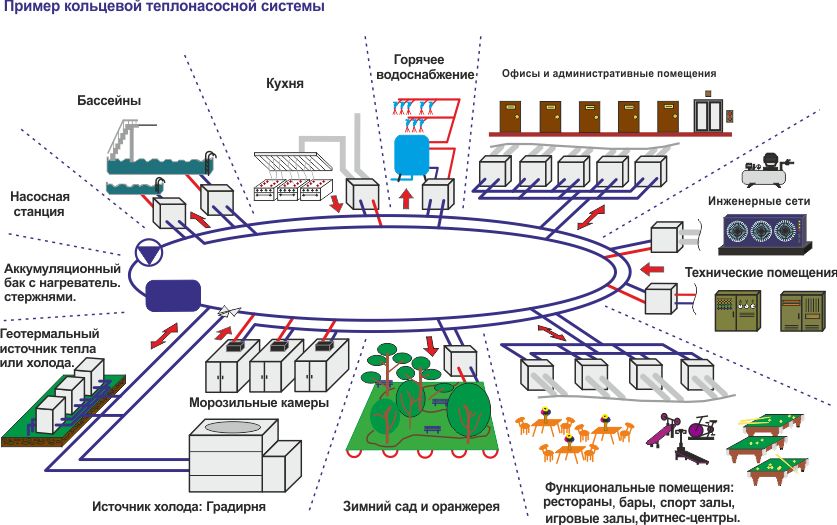

Как наиболее эффективная с точки зрения энергопотребления система отопления, вентиляции и кондиционирования воздуха на рынке, кольцевая система ТНУ, имеет уникально простой принцип действия. Тепло перемещается по водяному контуру между теплонаносными установками или отправляется в градирню или направляется для полезного использования в других областях здания или ГВС. Каждая теплонасосная установка является независимым полнофункциональным агрегатом, что устраняет вероятность поломки системы в целом. При отключении одной установки остальные установки продолжают работать. ТНУ располагаются в удобных местах над потолком или в чуланах где они легко доступны.

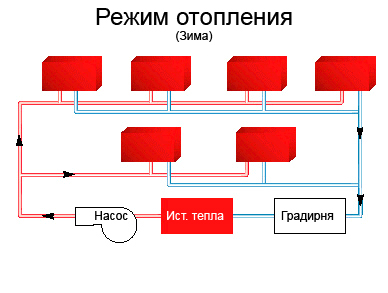

Тепловые насосы, могут работать в одном из трех режимов в зависимости от условий. Такая гибкость работы позволяет тепловым насосам, демонстрировать свой полный потенциал.Режим отопления

Система извлекает тепло из водяного контура через к
оаксиальный теплообменник и повышает температуру. Затем тепло передается в воздух. Для поддержания постоянной температуры от 18°C до 32°C в водяном контуре в зимние месяцы часто используется бойлер или теплоцентраль. В этом диапазоне температуры установки могут работать или в режиме отопления или в режиме охлаждения.

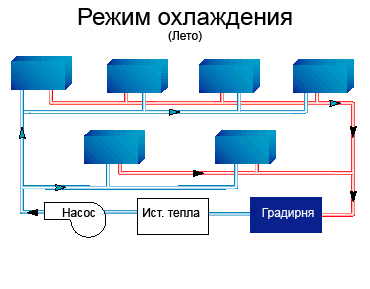

Режим охлаждения

Система извлекает тепло из воздуха и передает его в контур воды через коаксиальный теплообменник. Это тепло может быть направлено в другую часть здания для отопления или быть выведено из здания через градирню.

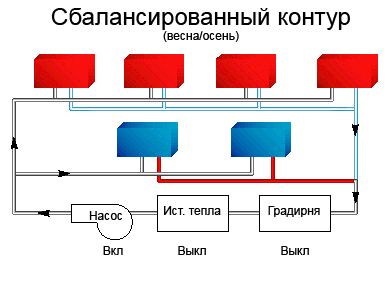

Переходный режим
Сочетание установок, работающих в режиме отопления и установок, работающих в режиме охлаждения, создает постоянную температуру в водяном контуре. В сбалансированном режиме отсутствует необходимость подачи или отвода тепла с помощью бойлера и градирни. Тепло просто перемещается из одной зоны в другую.
