Виды коллекторов:

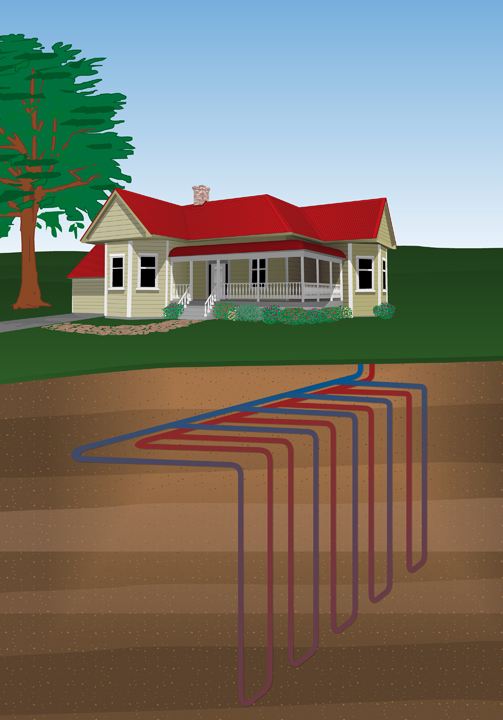

Вертикальный коллектор чаще всего используется, когда нету достаточного земельного участка либо, когда свойства грунта таковы, что вертикальный коллектор использовать экономичнее, чем горизонтальный. Пара труб в низу имеющих U форму, помещаются в канал. Скважины заполняются специальным раствором, чтобы обеспечить хороший контакт с грунтом.

Горизонтальный коллектор используется там, где свойства грунта обеспечивают экономичные земляные работы. Такой коллектор используется когда имеется земельный участок достаточной площади, так как он занимает больше места чем другие коллекторы. Чаше всего борозды бывают 1,5 м глубины, с трубами проложеными в несколько уровней. Чаще всего нужно прокладывать несколько сотен метров труб, но там, где свойства грунта это позволяют, такие коллекторы очень эффективны.

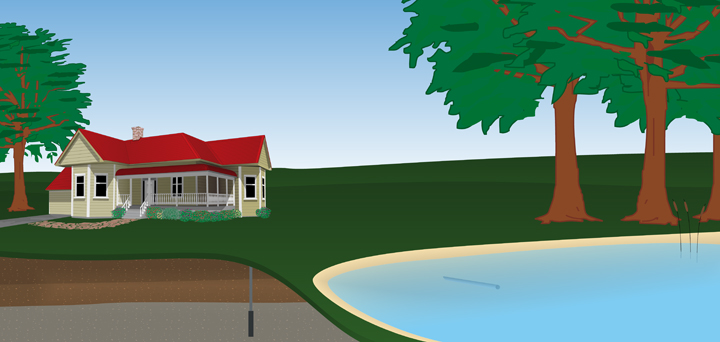

Открытые коллекторы– чаще всего вода с помощью насоса подается в геотермальный агрегат, а после – выпускается в дренажную систему или в близлежащий пруд. Геотермальный агрегат тепловую энергию берет из воды также как и в случае закрытого коллектора. Иногда воду можно пускать «на возврат», но тогда нужна более высокая надежность.

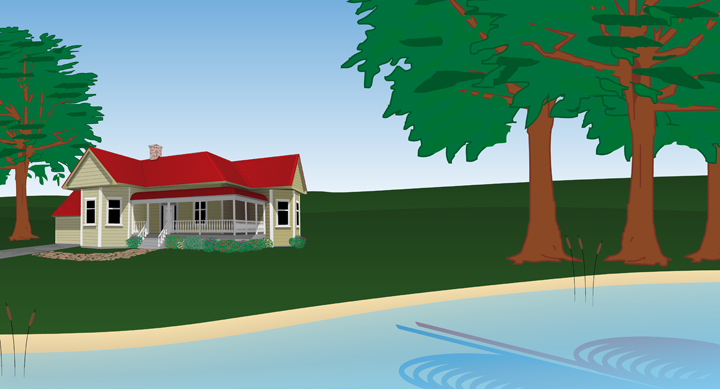

Водяной коллектор  устанавливать всегда бывает очень выгодно. Если озеро или пруд имеют хотябы 2,5 м глубины, водяной коллектор уже может использовать тепловую энергию воды. Трубы скрученые в спираль помещаются в воду занимают около 2 м2. Для дома средней величины нужно примерно 275 м трубы. Для коллекторов этого типа характерны небольшая цена инсталяции и высокая эффективность.
